Steg-för-installation av balkongsolsystem

Steg-för-installation av balkongsolsystem

Huvudinstallation för solcellsmontering på balkongen, plug-and-play microinverter-integration, vind-konstruktionssäkerhet och smart mätning för kompatibla mini-PV-uppställningar.

Introduktion och marknadsutmaningar

Den globala solcellssektorn för bostäder upplever en snabb expansion inom urbana flerfamiljshus. Plug-and-play balkongsolsystem (plug-in solenergienheter) representerar ett högt-tillväxtsegment för distributörer och EPC-installatörer som riktar sig till stadshyresgäster och husägare. Skalning av PV-installationer på balkonger uppvisar dock distinkta tekniska, strukturella och regulatoriska hinder. Installatörer och leverantörer står inför allvarliga skyldigheter kring vind-inducerad dynamisk lyftning på hög-konstruktioner, utmattning av strukturella klämmor på olika geometrier för balkongräcke, felaktig elektrisk återmatning till hushållsringkretsar och överensstämmelse med stränga lokala kraftmatningar-i standarder{11}såsom VDE{12} 4105 i Tyskland eller CEI 0-21 i Italien).

Felaktiga monteringskonfigurationer leder till strukturella fel under vindlastkrafter som överstiger 30m/s, medan låg-mikroinverterintegrering orsakar termisk strypning, reaktiv effektfelmatchning och potentiell utlösning av strömbrytaren. Den här tekniska guiden beskriver slut-till-installationsmetodiken för hög-avkastande balkongsolinstallationer, detaljerad strukturell förankringsmekanik, plug-and-play-mikroväxelriktarinstallation, integrering av smart mätare telemetri och total avkastning-på-investeringsoptimering (ROI)

Teknisk analys & kärnmekanismer

1. Balkongankare och vind-Lastsäkerhetsteknik

Till skillnad från markmonterade- eller takmonterade solcellspaneler, fungerar balkongsolcellsfästen i förhöjda stadsgränsskikt med hög-turbulens. Strukturell säkerhet kräver exakt beräkning av vindtrycketng på arrayytan enligt EN 1991-1-4 (Eurokod 1):

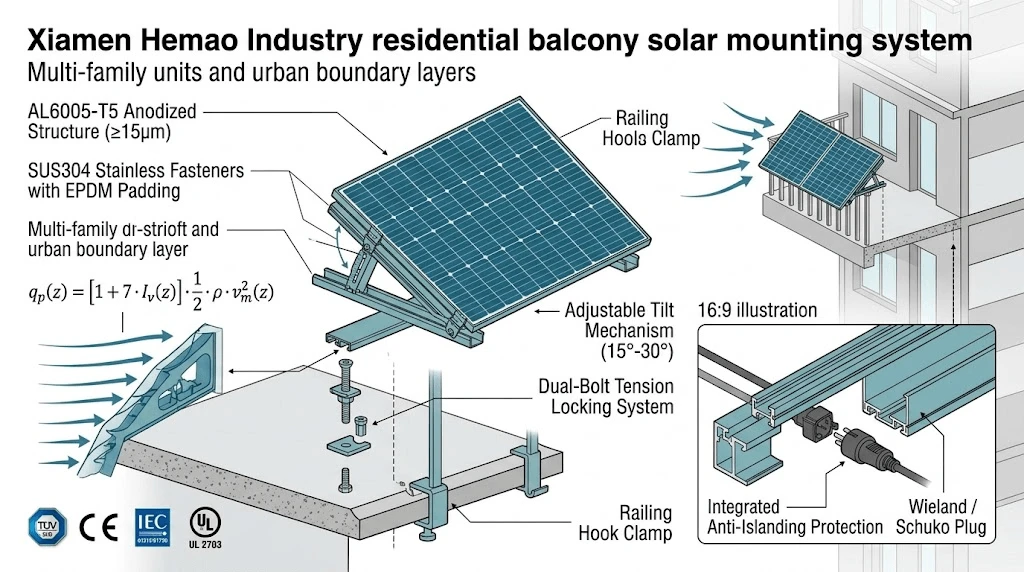

För att motstå statisk belastning och dynamiska vindbyar upp till 150 km/h (kategori 12 tyfonnivåer) använder Xiamen Hemao Industry hög-extruderad aluminiumlegering AL6005-T5 i kombination med SUS304 mekaniska fästelement i rostfritt stål. Monteringsarkitekturen innehåller en justerbar lutnings-vinkelmekanism (15 grader till 30 grader) konstruerad för att optimera vinkelrät solinstrålning samtidigt som den aerodynamiska luftmotståndskoefficienten (Cf) minimeras. Räckeskrokklämmor har dubbla-bultspänningslåssystem och hög-friktion EPDM-vulkaniserad gummistoppning, förhindrar galvanisk korrosion på anodiserade metallräcken samtidigt som de absorberar dynamiska mikrovibrationer.

2. Plug-and-Play Microinverter Integration

Det elektriska kärnundersystemet är beroende av hög-mikroinvertrar med fler-topologi. Likström (DC) som genereras av hög-effekt N-typ TOPCon- eller HJT-paneler (vanligtvis 400W–500W per modul) passerar genom dubbla MPPT-kanaler (Maximum Power Point Tracking) som arbetar med en effektivitet på 99,5 %. DC-spänningen omvandlas till nät-synkron växelström via hög-isolationstransformatorer och full-brygga MOSFET-växelriktarkretsar.

Integrerad nätövervakningsfirmware upprätthåller automatiskt anti-öskydd (under 50 miljoner sekunder via IEEE 1547 / IEC 62116-protokoll). Nätanslutningen görs via standardiserade Schuko- eller Wieland-kontaktdon direkt till dedikerade vägguttag för bostäder, med galvanisk isolering för att eliminera läckströmsbackfeed.

3. Real-energiövervakning och smart mätning

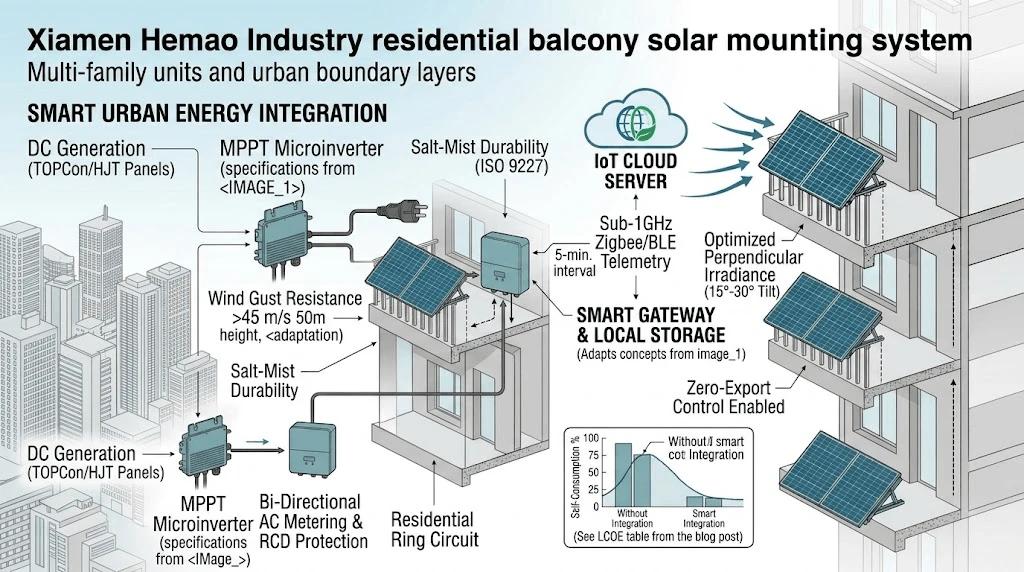

Moderna balkong-PV-system har IoT-aktiverade mikroinvertrar utrustade med integrerade Wi-Fi eller Sub-1GHz Zigbee/BLE-kommunikationsmoduler. Telemetridata-inklusive AC-watt i realtid-, kumulativt dagligt utbyte, nätspänning, driftstemperatur och individuella DC-parametrar för panelen-sänds till en molntelemetriserver med 5-minutersintervaller. Avancerade installationer kopplas ihop med dubbelriktad RS485 Modbus eller Wi{13}}Fi smarta mätare installerade på huvudfördelningscentralen, vilket möjliggör aktiv noll-export effektkontroll och automatisk optimering av egen förbrukning.

Branschstandarder och ROI-påverkan

LCOE-minskning och ekonomisk återbetalningsanalys

Den utjämnade energikostnaden (LCOE) för en PV-installation på en privat balkong beräknas som:

Genom att eliminera den professionella balansen-av-systeminstallationskostnaderna via ett enkelt-installerat ramverk för solcellsmontering på balkongen, reduceras initiala kapitalutgifter (CAPEX) med 40 % till 60 % jämfört med traditionella taksystem. För ett 800W balkongsystem som fungerar i Västeuropa (genererar cirka 850kWh/år) med elektricitetspriser på €0,35kWh, är den årliga energibesparingen i genomsnitt €297,50. Med en total CAPEX-sats på 650 € uppnås den enkla återbetalningsperioden på 2,18 år, vilket ger en intern avkastning (IRR) som överstiger 35 % under en 15-årig livscykel.

Steg-för-Arbetsflöde för installationsteknik

1. Inspektion av plats och räcke:Verifiera räckets mekaniska integritet, vertikala stolpavstånd och belastnings-kapacitet. Säkerställ minsta fritt avstånd till marken eller lägre hinder.

2. Balkongmonteringsfäste för-montering:Montera huvudkonstruktionsramen för AL6005-T5 med SUS304 M8 momentbultar. Ställ in den justerbara teleskoparmen till den beräknade platsspecifika-lutningsvinkeln (t.ex. 20 grader för optimal årlig avkastning på mellanbreddgrader).

3. Räckesäkring och mekanisk förankring:Placera övre rälskrokar över balkongens övre rör. Fäst de nedre anti-svingstöden på de vertikala balustrarna med EPDM-fodrade vibrations-dämpande klämmor. Dra åt alla primära fästelement till 18 N · m med en kalibrerad momentnyckel.

4. PV-modulfäste:Lyft upp panelerna på de strukturella skenorna och fäst dem med hög-hållfasta ände-klämmor och mitten-klämmor med integrerade jordstift för potentialutjämning.

5. Mikroinvertermontering & DC-kablar:Montera mikroväxelriktaren på undersidan av den strukturella aluminiumskenan med hjälp av dedikerad M6-slid-i muttrar för att underlätta passiv konvektionskylning. Anslut modulens MC4-ledningar till mikroväxelriktarens DC-ingångskanaler, verifiera polaritets- och Voc-spänningsgränserna (<60V DC for ultra-safe extra-low-voltage installation).

6. AC Grid Interconnection & Smart Telemetri:Dra den kraftiga-UV-beständiga AC-busskabeln längs monteringsramen med kabelklämmor i rostfritt stål. Anslut AC-kontakten till ett dedikerat väderbeständigt växelströmsuttag utrustat med jordfelsbrytare (RCD). Para ihop mikroväxelriktaren med den smarta övervakningsappen via Wi-Fi/Bluetooth för att verifiera nätsynkronisering och energiexport i realtid.

Systemintegration och kompatibilitet

Oera nyckelfärdiga system konstruerade på Solar Balcony ger full strukturell och elektrisk kompatibilitet över hela PV-balansen-av-systemhårdvara. Det universella solcellsfästet på balkongen rymmer styva glasmoduler- av standardglas såväl som ultra-lättviktsflexibla PV-moduler (som väger ＜4,5 kg/㎡) för känsliga historiska balkongstrukturer. De strukturella klämmorna har modulära adaptrar som passar runda räcken (φ30mm~60mm), fyrkantiga rör, betongbröstväggar och glasräcken. Elektriskt stöder de integrerade mikroväxelriktarkanalerna hög-strömstyrka på 182 mm och 210 mm wafermoduler upp till 20ADC-ingång, paras smidigt med-lågspänningsbatterier för växelströmsenergi för natt-tidsbelastningsförskjutning.

Kvalitetskontroll och globala efterlevnadsprotokoll

Xiamen Hemao Industry implementerar strikta kvalitetskontrollprotokoll över alla tillverkningsoperationer:

Mekanisk och strukturell provning:Strukturella monteringsenheter genomgår rigorösa statiska belastningstester som överstiger 5400 Pa (motsvarande 550 kg/㎡ snölast) och vindtunnel dynamisk belastning upp till 45m/s enligt EN 1991-standarder.

Miljöåldringstester:Strukturella komponenter, gummipackningar och anodiseringsskikt genomgår 1 500 timmars neutral saltspraytestning (ISO 9227) och UV-exponeringsmotståndstester för att förhindra ytförsämring under svåra atmosfäriska förhållanden.

Överensstämmelse med internationell certifiering:Komplett balkong-PV-hårdvara har giltiga certifieringar inklusive TÜV Süd Mark, CE, IEC 61215 / IEC 61730 för modulsäkerhet, UL 2703 för montering av jordning och limning, och VDE-AR-N 4105 / EN 50549-1 för överensstämmelse med mikroinverter.

FAQ

Fråga 1: Hur fungerar Hemaos balkongsolfästen under dynamiska vindbyar och kraftig exponering för salt-dimma i höghus vid kusten-?

Hemao balcony solar mounts are constructed from structural AL6005-T5 aluminum alloy with an anodized surface layer>15 µm, kombinerat med SUS304/SUS316 rostfritt stål. Den strukturella profilen genomgår finita elementanalys (FEA) för att motstå vindhastigheter upp till 45m/s ($162km/h$) på höjder över 50 meter. Salt-spraytestning enligt ISO 9227 (1 500 timmar) garanterar ingen strukturell nedbrytning eller galvanisk korrosion i kustmiljöer med hög-salthalt.

F2: Vilka logistikförpackningar och transportsäkerhetsåtgärder används för bulk B2B-containertransporter av balkongsolpaket?

Alla solcellssatser för balkonger är förpackade i förstärkta 5-lagers wellpappexportkartonger med anpassade drop-testade hög-Density Polyethylene (HDPE) skuminsatser. För-monterade monteringsskenor, klämmor, mikroväxelriktare och kablar är indelade i fack för att förhindra transportnötning. Kartonger pallas på värme-behandlade ISPM-15 kompatibla trä-/plastpallar, kant-skyddade med kraftiga hörnbrädor och krympförpackade med vattentät PE-film för stabilitet i sjöfraktscontainrar.

F3: Vilka är de tekniska gränserna och ledtiderna för OEM/ODM-anpassning av balkongmonteringsklämmor för icke-standardräcken?

Vårt interna FoU-team tillhandahåller skräddarsydd klämkonstruktion för icke-standard räckesgeometrier, bröstvärnväggar och arkitektoniska balustrader. Anpassad 3D CAD-modellering och FEA-spänningssimuleringar levereras inom 48 timmar. Snabba 3D-tryckta prototyper av metall eller extruderad aluminium produceras inom 7 arbetsdagar. Efter kundsignering-och laboratoriebelastningstestning utförs fullständiga produktionsverktyg och masstillverkning inom 21 till 28 dagar.

Uppmaning till handling

Kontakta vårt ingenjörsteam för en skräddarsydd 5MW PV-systemlayout, skräddarsydda CAD-designer för balkongklämmor och en detaljerad stycklista inom 48 timmar.
