Säkerställa batterihanteringssystem (BMS) säkerhet i LiFePO4-paket

En teknisk guide till LiFePO4 BMS-säkerhet, som täcker aktiv balansering, termisk hantering, diagnostik på cell-nivå och internationell efterlevnad.



Utbyggnaden av litiumjärnfosfat (LiFePO4) energilagringssystem (ESS) över kommersiella och industriella (C&I) sektorer möter stränga operativa gränskrav. Medan LiFePO4-kemin uppvisar inneboende termisk stabilitet jämfört med nickel-mangan-kobolt (NMC)-varianter, hotar den oförhindrade cellobalansen, termisk utbredning och kontrolltopologibrister fortfarande tillgångarnas livslängd.



En enskild cell som arbetar utanför sitt optimala spänningsfönster (2,5V till 3,65V) kan inducera lokal försämring, vilket minskar användbar packkapacitet med upp till 35 % under 1 500 cykler. Dessutom riskerar otillräcklig termisk övervakning lokala uppvärmningshändelser, vilket leder till oväntat systemutlösning och stillestånd.



För att skydda långsiktiga-utjämnade lagringskostnader (LCOS) kräver EPC-entreprenörer och projektledare robusta arkitekturer för batterihanteringssystem (BMS) med flera-lager. Den här analysen beskriver de primära kontrollmekanismerna, balanserande topologier och diagnostiska protokoll som är nödvändiga för LiFePO4-paketstabilitet i verktygs-kvalitet.



cell-level-voltage-monitoring-thermal-management



Teknisk analys: kärnsäkerhetsmekanismer och arkitektur

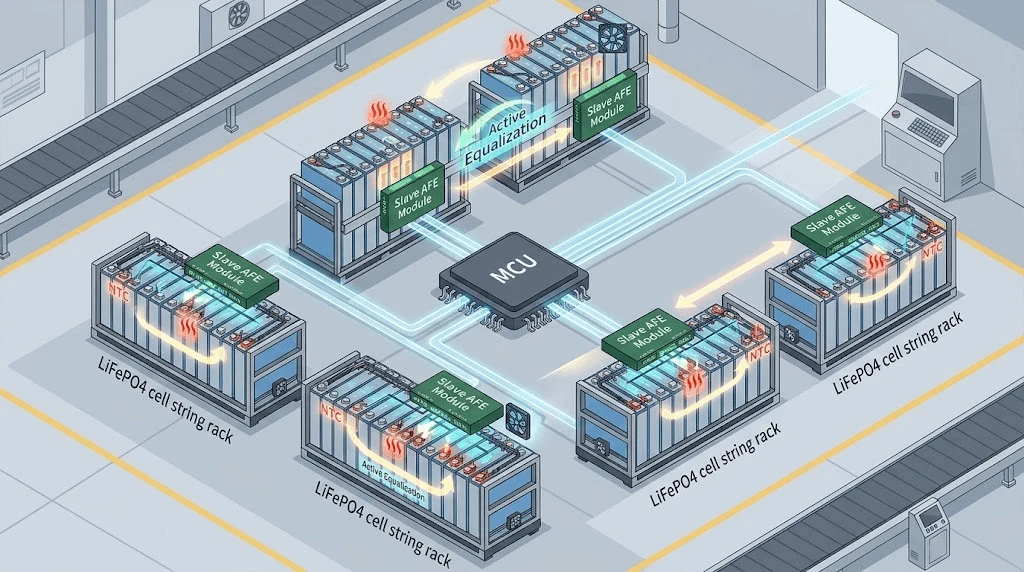

En motståndskraftig BMS förlitar sig på en distribuerad master-slavarkitektur. Analog Front-End (AFE) IC:er övervakar direkt cellgrupper och skickar telemetri till den centrala MCU:n via isolerade CAN-bussgränssnitt.



1. Cell-Nivåspänningsövervakning och tröskelkalibrering

Precision spänningsavkänning kräver dedikerade AFE-kanaler med en signaltolerans på < ±2 mV. Standard LiFePO4-urladdningskurvor uppvisar en extremt platt spänningsplatå mellan 30 % och 80 % laddningstillstånd (SOC), vilket gör metoder för öppen kretsspänning (OCV) otillräckliga för tillståndsuppskattning. En hög-BMS kombinerar Coulomb-räkning med utökade Kalman-filter (EKF)-algoritmer för att spåra SOC exakt inom ±2. Skyddsparametertröskelvärdena måste vara hårdvara-tillämpade på AFE-lagret för att säkerställa exekvering oberoende av MCU-firmware-latens:

Över-Voltage Cutoff (OVC):3,65 V (cellnivå) / Fördröjning:<10 ms

Över-spänningsåterställning: 3.45V

Under-Voltage Cutoff (UVC):2,50V (cellnivå) / Fördröjning:<10ms

Under-Spänningsåterställning:2.80V



2. Aktiva cellbalanserande topologier

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), krävs aktiv balansering.

Aktiva system använder dubbelriktade-likströmsomvandlare-likströmsomvandlare eller kapacitiva växlingsnätverk för att överföra laddning från celler med högre-spänning till celler med lägre-spänning under både laddnings- och urladdningscykler. Genom att aktivera balanserande strömmar mellan 2A och 5A, mildrar aktiva topologier kapacitetsförlust från kapacitetsvariationer över stora cellsträngar, vilket förbättrar användbar energiutbyte under tillgångens livscykel.



3. Termisk hantering och prediktiv diagnostik

Temperaturvariation över en modul bör inte överstiga 3 grader. BMS använder termistorer med negativ temperaturkoefficient (NTC) som är konfigurerade med ett minimiförhållande på 1 sensor per 4 serieceller, plus ytterligare sonder anslutna till ström-MOSFET:er och huvudsamlingsskenor.

Integrerad firmware beräknar kontinuerligt termiska gradienter dT/dt. Om en lokaliserad celltemperaturförändringshastighet överstiger 1 grad/min, utlöser systemet diagnostiska varningar innan det når absoluta över-temperaturgränser (55 graders laddning /60 graders urladdning).



commercial-pv-storage-bms-integration



Branschstandarder och inverkan på LCOS

Att välja ett BMS av industriell-klass ändrar direkt projektekonomin genom att förlänga livscykelgenomströmningen och minska operativa utgifter (OpEx).

Parameter / Funktion

Standard kommersiell BMS

Avancerad industriell BMS-arkitektur

Balanserande arkitektur

Passiv (50 mA−100 mA)

Aktiv dubbelriktad-(2 A−5 A)

Spänningsavkänningsnoggrannhet

±10 mV

±2 mV

Kommunikationsprotokoll

Grundläggande RS485

Dubbel CAN-buss / Modbus TCP / SNMP

Felreaktionstid

<100 ms

<2 ms (Hardware Interrupt)

Termiskt avkänningsförhållande

1 sond per 16 celler

1 sond per 4 celler + samlingsskeneövervakning

Design livscykel

3 000 cykler (80 % SOH)

6 000–8 000 cykler (80 % SOH)



LCOS Impact Analysis

Genom att bibehålla cellobalans under 10 mV under en livslängd på 8 000-cykel, förhindrar en aktiv-balanserande BMS för tidig strängavstängning orsakad av isolerade lågspänningsceller. Denna funktion minskar den utjämnade lagringskostnaden (LCOS) med:

info-276-41

· Användbar kapacitetsbevarande:Förhindrar den "svagaste länken"-effekten och håller strängkapaciteten nära nominella betyg.

· Reducerade utbytescykler:Förlänger den totala paketets livslängd till mer än 10 år utan att behöva byta ut cellmoduler i mitten{1}}.

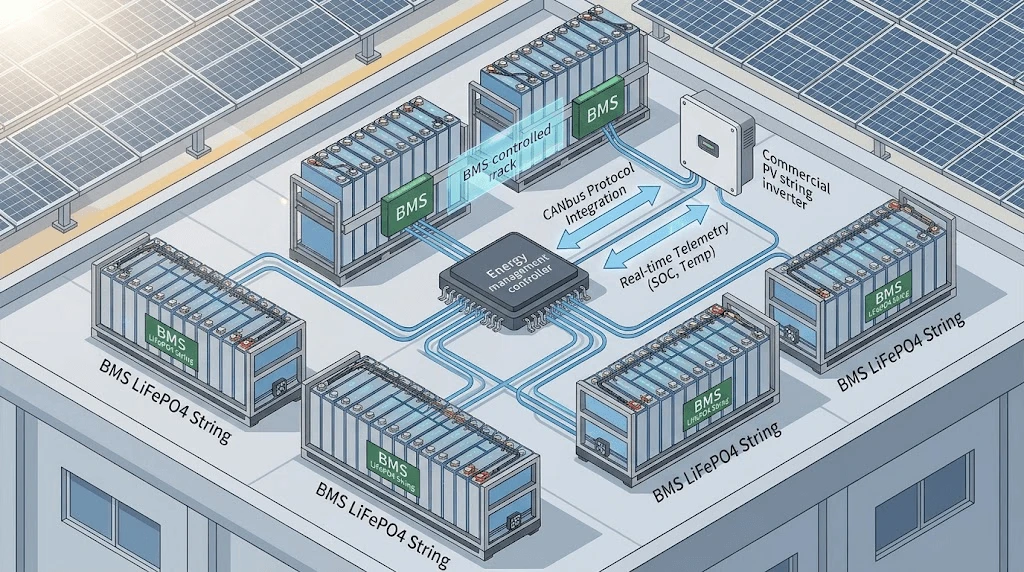

Systemintegration och kompatibilitet

En kompatibel BMS måste sömlöst samverka med uppströms energiomvandlingssystem (PCS) och solenergiladdningsregulatorer.

När du distribuerar kommersiella lagringslösningar som25,6V 100Ah energilagringsmodul, industriell kommunikation är beroende av låg-latency CAN bus 2.0B och Modbus RTU-protokoll. BMS sänder dynamiska driftgränser till växelriktaren i realtid:

Charge Current Limit (CCL):Dynamiskt justerad baserat på maximal cellspänning och intern temperatur.

Urladdningsströmgräns (DCL):Justeras baserat på lägsta cellspänning, temperatur och nuvarande SOC.

Denna slutna-slingkommunikation tvingar växelriktaren att strypa uteffekten innan termiska eller spänningsgränser överskrids, vilket förhindrar hårda systemavstängningar under tunga belastningsprofiler.

Kvalitetskontroll och global efterlevnad

Industrisäkerhetssäkring kräver verifierad efterlevnad av globala teststandarder.

UL 1973:Säkerhetsstandard för batterier som används i stationära applikationer. Verifierar strukturell integritet, cellinneslutning och elektrisk säkerhet under felförhållanden.

IEC 62619:Beordrar funktionssäkerhetstester för industriella litiumbatterier, inklusive termisk spridningstestning och säkerhetskontroller av programvara för kontrollenheter.

UN 38.3:Transportsäkerhetstester, inklusive höjdsimulering, termisk chock, vibrationer, stötar, extern kortslutning och tvångsurladdning.

Tillverkningskvalitetskontroll måste inkludera automatiserad -av-linjetestning (EOL). Varje BMS-kort genomgår kort-skyddsverifiering, kalibreringskontroller över alla mätkanaler och bränns-i konditionering under förhöjda termiska förhållanden (50 grader) före slutmontering.



lifepo4-bms-master-slave-architecture



FAQ

1. Hur förhindrar BMS termisk spridning under kortslutningsförhållanden?

BMS använder en två-försvarsstrategi: primära kort-hårdvaruavbrott utlöser ultra-snabb fast-switch/MOSFET-frånkoppling inom < 100 mikrosekunder när nuvarande tröskelvärden överskrids. Om du använder ett mekaniskt relä eller en kontaktortopologi ger ultra-snabba halvledarsäkringar sekundär fysisk isolering. Dessutom övervakar den fasta programvaran dT/dt-vektorer för att upptäcka intern kortslutning innan gasventilation eller termisk utbredning inträffar.



2. Vilka är logistik- och säkerhetskraven för att skicka LiFePO4-paket med hög-kapacitet utomlands?

Alla förpackningar måste vara certifierade enligt UN 38.3-föreskrifter och skickas till ett tillstånd (SOC) mellan 30 % och 50 %. Förpackningar kräver UN-certifierad riskförpackning (klass 9 farligt gods) med förstärkt inre isolering, kortslutningsskydd- och fukt-förseglad inre omslag. BMS måste ställas in på ett lågt-"djupt viloläge" under transport för att begränsa självurladdningen till < 0,5 % per månad.



3. Vilka är gränserna för anpassade OEM/ODM BMS-firmwareanpassningar för specifika växelriktarprotokoll?

Anpassningsgränser inkluderar modifiering av CANbus/RS485-ramstrukturer, kartläggning av anpassade Modbus-registeradresser, justering av dynamiska SOC/SOH-beräkningsalgoritmer och konfigurering av anpassade temperatur-/spänningsutlösningskurvor. Modifieringar av fysiska skikt tillåter alternativ mellan solid-MOSFET-omkoppling eller externa kontaktordrivkretsar baserat på systemspänningsgränser (upp till 1000 VDC. Standardteknisk omgång för anpassningar av firmwareprotokoll är vanligtvis 2 till 3 veckor.
