Teknisk analys av kommersiell solomriktares interna arkitektur, dubbel-topologi, hög-MPPT-effektivitet och termisk dynamik.

Termiska och elektriska flaskhalsar i kommersiell PV Power Conversion

Kommersiella solcellsinstallationer utsätts för ihållande intäktsförsämring orsakad av termisk nedstämpling, strängfelmatchning under variabel instrålning och höga kopplingsförluster vid förhöjda temperaturer. Komponentfel i DC-AC-konverteringsstadiet står för över 40 % av oplanerade fältunderhållsanrop i allmännyttiga och kommersiella-och-industriella (C&I) projekt.

Den här guiden analyserar arkitekturen på internkort-nivå, dynamik för termisk spridning och MPPT-spårningsintegrering av hög-stränginverterare. Den förser EPC-ingenjörer och inköpsspecialister med hårda tekniska kriterier för att utvärdera effektstegs tillförlitlighet, sänka system Levelized Cost of Energy (LCOE) och verifiera kvalitetssäkring på komponent-nivå.

Teknisk analys: Styrelse-nivåarkitektur och kärnmekanismer

Dubbel-Stage High-Topologi

Hög-effektiva strängväxelriktare använder en tvåstegs-effektkonverteringsarkitektur. DC-DC-booststeget skalar varierande strängspänningar upp till en stabil hög-likspänningsbuss (600V–900V), som matar DC-växelriktarsteget.

· Power Semiconductors: Genom att ersätta äldre IGBT:er med diskreta Silicon Carbide (SiC) MOSFET:er minskar omvända återställningsförluster med upp till 73 %. SiC-halvledare möjliggör omkopplingsfrekvenser över 50 kHz, vilket möjliggör användning av mindre induktorer och filmkondensatorer utan att öka total harmonisk distorsion (THD).

· 3-Phase Neutral Point Clamped (NPC) Topologi: NPC-topologier på flera nivåer minskar spänningsspänningen över strömbrytare (VDC/2 per enhet), minimerar dV/dt-försämring på transformatorlösa nätkopplingar och uppnår en maximal konverteringseffektivitet på 98,6 %.

Hög-MPPT-integration med brett spårningsfönster

Dubbelstegsarkitekturer har dynamiska MPPT-kretsar (maximal power point tracking) som drivs av 32-bitars digitala signalprocessorer (DSP):

Brett MPPT-driftområde: Spårningsfönster som spänner över 200V till 1000V möjliggör tidig-start på morgonen och sen-kvällsskörd, vilket förlänger den dagliga energigenereringsperioden med 45 till 90 minuter.

Dubbel/Multi-MPPT-routing: Dubbel-kanals MPPT-spårning isolerar partiella skuggförluster över modulsträngar som inte matchar. Strömavkänning via halleffektsensorer med sluten-slinga matar in real-spännings-/strömmätvärden till hög-hastighetsstörning-och-observationsalgoritmer (P&O) som arbetar med 100 Hz samplingsfrekvenser.

Förstärkt termisk och skyddsarkitektur

Värmeuppbyggnad i krafthalvledare fördubblar den interna felfrekvensen för varje 10 graders ökning av kopplingstemperaturen ($Tj$).

Anodiserad aluminium värme-Sänkprofiler:Huvudströmbrytare monteras direkt på kall-smidda kylflänsar av aluminium med stift-fengeometrier som maximerar ytarean med 40 % jämfört med standardextruderade fenor.

Förseglat fackisolering:Interna layouter skiljer kraftelektronik (värmegenererande komponenter som induktorer och bryggmoduler) från känslig styrelektronik (DSP, gate-drivrutiner, kommunikationskort). Kraftelektronik finns i en IP66-förseglad kammare som kyls via forcerad luft, vilket isolerar huvudkretskortet från dammansamling och frätande omgivande luft.

Överspänningsskydd:Typ II (eller valfria Typ I+II) metalloxidvaristorer (MOV) skyddar både DC- och AC-terminaler mot blixt-inducerade transienta överspänningar.

Branschstandarder och finansiell ROI-påverkan

Jämförelse av strukturspecifikationer: Standard vs. industriella-växelriktare

Finansiell analys: LCOE och avkastningsoptimering

För ett kommersiellt taksystem på 1 MW som fungerar under en 25-årig livscykel:

Effektivitet Utbytesskillnad: En 0,8 % ökning av konverteringseffektiviteten ger cirka 12 800 kWh extra årlig produktion per installerad MW.

Förebyggande av termisk nedbrytning: Förhindrar reduktion mellan 40 grader och 50 grader återvinner upp till 4 % av förlorad energiproduktion under topp sommarinstrålningsmånaderna.

LCOE Inverkan: Kombinerad avkastningsökning och minskade komponentbytescykler minskar den totala LCOE med 0,004 USD/kWh till 0,007 USD/kWh, vilket återvinner den ursprungliga hårdvarupremien inom 18 månader efter drift.

Systemintegration och kvalitetskontrollprotokoll

Vår tillverkningsprocess utsätter alla kraftkonverteringsenheter för en fler-pipeline för kvalitetskontroll:

För att integrera kompletta kommersiella projekt fungerar våra strängplattformar med hög-kapacitet tillsammans med en specialiserad balans-av-systemhårdvara, inklusive distribuerade tillgångar med lägre-kapacitet, t.ex.10 kW On-Grid Invertermodeller för mindre kommersiella under-uppsättningar.

Överensstämmelsestandarder

Säkerhet & nätanslutning: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC-standarder: EN 61000-6-2, EN 61000-6-4.

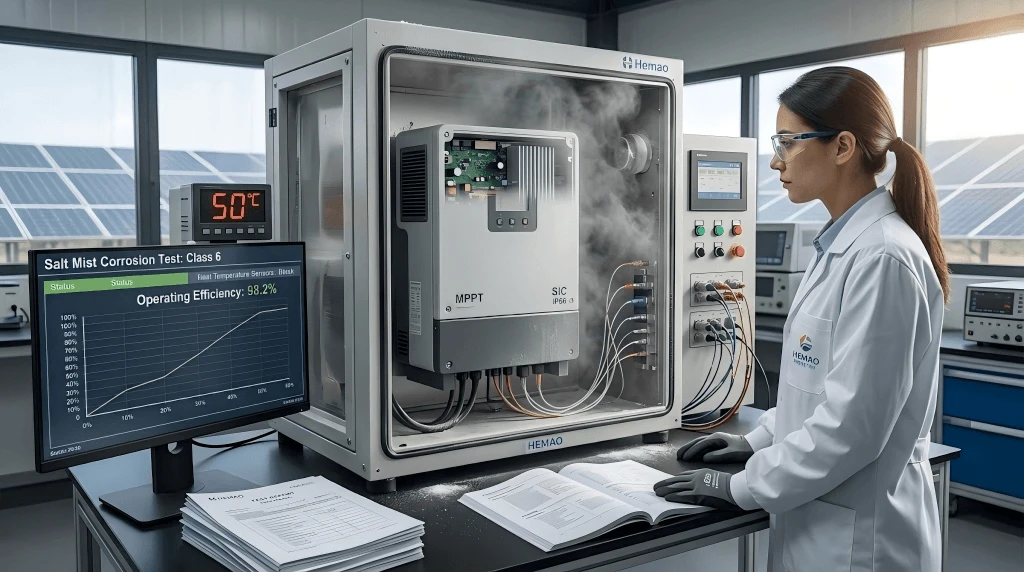

Miljöuthållighet: IEC 60068-2-52 (Saltdimma korrosionsklass 6), IP66 skydd mot damm och vatten.

FAQ

F: Hur förhindrar den dubbla-kylningsarkitekturen komponentfel i hög-salt eller fuktiga kustinstallationer?

S: Den dubbla-kammardesignen separerar huvudstyrkretskortet från den termiska avledningszonen med hög-effekt. Hög-värmekomponenter (induktorer och kylflänsar) är inrymda i en extern luftflödeskanal klassad IP66, vilket tillåter forcerad omgivande luft att kyla flänsytorna. Känsliga styrkretsar, gate-drivrutiner och kondensatorer är inrymda i en separat, förseglad IP66-kapsling fylld med torrt kväve eller förseglad mot omgivande luftväxling, vilket eliminerar salt-dimmakondens och ledande dammavsättning på hög-spår.

F: Vilka förpacknings- och transportskyddsprotokoll implementeras för att förhindra mikro-frakturer i interna PCB-enheter under bulkexport?

S: Växelriktare är förpackade i ISPM 15-kompatibla, värme-behandlade trälådor fodrade med hög-expanderad polyeten (EPE) stötdämpande-dämpande skum anpassat för chassit dimensioner. Alla interna tunga komponenter-såsom magnetiska induktorer och huvudkondensatorer-förankras till huvudchassiramen med hjälp av strukturella mekaniska fästen istället för att enbart förlita sig på lödfogshållning. Försändelser inkluderar engångs-3D-lutnings--sensorer för att spåra kollektivtrafik.

F: Vilka är de tekniska parametrarna och leveranstidslinjerna för anpassad firmware eller OEM-modifieringar av hårdvara?

S: Anpassningar på firmware-nivå (modifiering av MODBUS RTU/TCP-registerkartor, justering över-spänningsutlösningströskelvärden eller integrerande av anpassade nät-supportprofiler) har en valideringscykel på 14 arbetsdagar. Modifieringar på-hårdvarunivå (anpassade kapslingsbeläggningar, modifierade DC-anslutningskonfigurationer eller anpassade kylflänsgeometrier) följer en utvecklingstid på 6 till 10 veckor, inklusive fullständig termisk modellering, prototypproduktion och fabriksacceptanstestning (FAT).

Kontakta vårt ingenjörsteam för en anpassad 5kW PV-systemlayout och detaljerad stycklista inom 48 timmar.
